Vilka ANSI-standardflänsar passar din rörledning?

ANSI standardflänsar tillhandahålla den primära mekaniska anslutningsmetoden för tryckrörsystem i nordamerikanska industrianläggningar. Den här guiden undersöker tryck-temperaturklasser, beläggningstyper och materialspecifikationer som är kritiska för inköpsingenjörer och rördesigners.

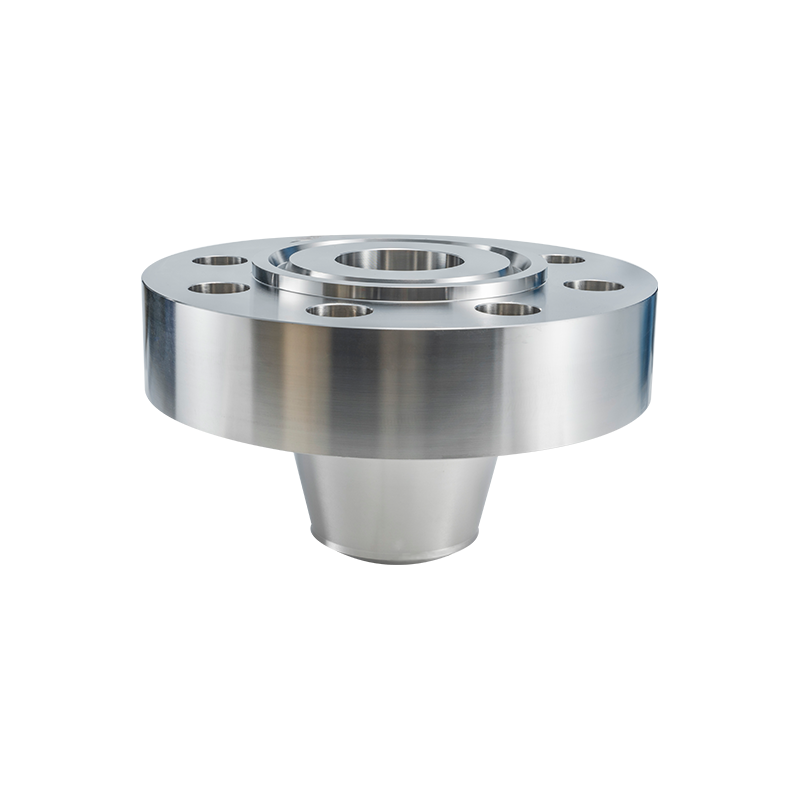

Vad är ANSI-standardflänsar och hur utvecklades de?

American National Standards Institute (ANSI) publicerade ursprungligen standarder för dimensionella flänsar, som American Society of Mechanical Engineers (ASME) sedan upprätthöll och uppdaterade. Aktuella aktiva standarder inkluderar ASME B16.5 för flänsar upp till 24 tum nominell diameter och ASME B16.47 för större diametrar upp till 60 tum.

Viktiga klassificeringssystem inkluderar:

• Tryckklasser betecknade 150, 300, 600, 900, 1500 och 2500 som representerar dimensionslösa tryck-temperaturklasser
• Ansiktstyper inklusive upphöjd yta (RF), platt yta (FF) och ringtypsfog (RTJ)
• Borrkonfigurationer som matchar rörscheman för svetskompatibilitet

Jiangyin Zhonghai Precision Machinery Co., Ltd. verkar som en ISO 9001-certifierad tillverkare med PED-, TUV- och TS-kvalifikationer, specialiserad på precisionsflänsar och smide. Företaget tillverkar rörflänsar, smidda flänsar, bearbetade flänsar och relaterade komponenter enligt GB, ASME, ASTM, JIS, EN och DIN-standarder, vilket stöder helt anpassad ritningsbaserad tillverkning. Produktionssortimentet omfattar 1/2 tum till 60 tum, vikter i ett stycke upp till 10 ton och maximala dimensioner på 4 meter. Kompletta interna funktioner inkluderar smide, uppvärmning, CNC-svarvning, borrning och inspektionslinjer som hanterar både volymproduktion och komplexa bearbetade delar.

Teknisk analys av fem kritiska specifikationer

1. Lågtrycks-slip-on-konfiguration: ansi standardflänsar 150 lb slip on

Klass 150 representerar den lägsta standardtryckklassificeringen, lämplig för omgivningstemperaturvatten, ånga och icke-kritiska processvätskor. Slip-on flänsar glider över rörändar och kälsvetsar båda sidor, vilket förenklar installationen i trånga utrymmen.

Tryck-temperaturklasser för klass 150 kolstål:

• Maximalt tryck 285 psi vid omgivningstemperatur (100°F)
• Trycksänkning till 140 psi vid 400°F
• Trycksänkning till 20 psi vid 750°F

Jämförelse av installationskostnader:

ANSI standardflänsar 150 lb glider på konfigurationer passar rörledningar, HVAC-system och lågtrycksprocesslinjer där installationshastigheten uppväger kraven på utmattningsmotstånd.

2. Högtryckssvetshalsdesign: ansi standardflänsar svetshalsschema 40

Svetshalsflänsar har ett avsmalnande nav som smidigt övergår till rörväggens tjocklek. Denna geometri fördelar böjspänningar och ger strukturell förstärkning vid kritiska korsningar.

Schema 40 rördimensioner avgör borrningskompatibilitet:

• 2-tums schema 40: 60,3 mm OD, 3,91 mm vägg, 52,5 mm ID
• 4-tums schema 40: 114,3 mm OD, 6,02 mm vägg, 102,3 mm ID
• 6-tums schema 40: 168,3 mm OD, 7,11 mm vägg, 154,1 mm ID

Jämförelse av prestanda av flänstyp:

Den ansi standardflänsar svetshalsschema 40 kombination representerar den vanligaste specifikationen för processrör i kemiska anläggningar och raffinaderier, och balanserar tryckkapacitet med standardmaterialtillgänglighet.

3. Stängning och isolering Tillämpningar: ansi standardflänsar blind upphöjd yta

Blindflänsar avslutar rörsystem eller isolerar utrustning under underhåll. Den upphöjda ytan ger en precisionsbearbetad tätningsyta för packningskompression.

Specifikationerna för ansiktsfinish inkluderar:

• 125-250 mikrotum AARH (Aritmetic Average Roughness Height) för icke-metalliska packningar
• 63-125 mikrotum AARH för spirallindade packningar
• 32-63 mikrotum AARH för skarvar av ringtyp

Blindflänsfunktionell jämförelse:

ANSI standardflänsar blind upphöjd yta Specifikationerna kräver exakt ytbearbetning och verifiering av packningskompatibilitet. Den solida konstruktionen motstår fullt systemtryck från båda hållen, vilket ger pålitlig isolering för fartygsingång och underhåll av rörledningssegment.

4. Kolstål Materialkvaliteter: ansi standardflänsar kolstål a105

ASTM A105 specificerar smidda rörkomponenter av kolstål för omgivnings- och förhöjda temperaturer. Kvaliteten dominerar industriella flänsapplikationer på grund av kostnadseffektivitet och mekanisk tillförlitlighet.

Krav på kemisk sammansättning:

• Kol max 0,35 % för svetsbarhet
• Mangan 0,60-1,05% för styrka
• Kisel 0,10-0,35% för deoxidation
• Fosfor och svavel max 0,040% vardera

Jämförelse av tillverkningsmetoder:

ANSI standardflänsar kolstål a105 specifikationer kräver materialtestcertifikat som verifierar värmebehandling och mekanisk provning. Smidd konstruktion eliminerar de interna porositetsriskerna som är inneboende i gjutna komponenter, vilket motiverar kostnadspremien för kritiska tjänster.

5. Högtryckssockelsvets: ansi standardflänsar sockelsvets 3000 psi

Hylssvetsflänsar rymmer rör med mindre diameter (vanligtvis 2 tum och lägre) i högtrycksapplikationer. Muffhålet tar emot röränden med kälsvetsning vid ytterskarven.

Tryckklassekvivalens:

• 3000 psi socketsvets motsvarar ungefär klass 600 och högre
• 6000 psi socketsvets motsvarar klass 1500
• 9000 psi socketsvets motsvarar klass 2500

Jämförelse med små borrningar:

Den ansi standardflänsar sockelsvets 3000 psi Specifikationen tar upp instrumentanslutningar, provtagningsportar och processlinjer med små hål där gängade anslutningar riskerar utmattningsfel under cykliskt tryck eller vibrationer.

Tillverkningskvalitet och certifieringsstandarder

ISO 9001 och PED-överensstämmelse

Kvalitetsledningssystem säkerställer konsekvent produktion genom dokumenterade procedurer:

• Materialspårbarhet från brukstestrapporter till slutbesiktning
• Värmebehandlingsregister som verifierar austenitiserings- och normaliseringscykler
• Dimensionell inspektion enligt ASME B16.5 toleranstabeller
• Tryckprovning vid 1,5 gånger nominellt tryck för kritiska applikationer

Egen tillverkningskapacitet

Jiangyin Zhonghai Precision Machinery upprätthåller fullständig produktionsintegration:

• Smidespressar upp till 10 000 ton för ämnen med stor diameter
• Kontinuerlig värmebehandlingsugnar med atmosfärskontroll
• CNC vertikala svarvar som bearbetar diametrar till 4 meter
• Borrcentra som utför bulthålsmönster med positionstolerans ±0,2 mm

Globala standarder och anpassningstjänster

Multi-Standard produktionskapacitet

Parallelltillverkning till internationella standarder stödjer globala projektkrav:

• GB-standarder för kinesiska inhemska projekt
• ASME/ASTM för marknader i Nordamerika och Mellanöstern
• JIS-specifikationer för japanska och sydostasiatiska kunder
• EN/DIN-standarder för överensstämmelse med Europeiska ekonomiska samarbetsområdet

Icke-standardiserade och tekniska lösningar

Ritningsbaserad tillverkning tillgodoser speciella krav:

• Öppningsflänsar med mätarsektioner
• Långa svetshalsar för anslutningar av kärlskal
• Kompakta flänsar som minskar vikt och bultbelastning

Vanliga frågor

Vilka skillnader i bultcirkeldiameter finns mellan flänsar av klass 150 och klass 300?

För en 6-tums nominell fläns specificerar Klass 150 241,3 mm bultcirkeldiameter med 8 bultar med 22,2 mm diameter. Klass 300 specificerar 269,9 mm bultcirkel med 12 bultar med 25,4 mm diameter. Den större bultcirkeln och ökade bultantal tillgodoser högre packningskompressionskrav för förhöjda tryckklasser. Befintliga flänsar av klass 150 kan inte uppgraderas till klass 300 genom att borra ytterligare hål på grund av otillräcklig ytterdiameter och tjocklek.

Hur jämför A105 och A350 LF2 material för lågtemperaturapplikationer?

ASTM A105 Charpy V-notch slagprovning kvalificerar sig vid -29°C minimum. ASTM A350 Grade LF2 specificerar slagkrav vid -46°C eller -59°C beroende på klass. LF2-kvaliteten kostar 15-25% mer men ger nödvändig seghet för kylservice och nordlig klimatexponering. A105 ansi standardflänsar kolstål a105 specifikationer riskerar spröda frakturer under -29°C.

Vilket maximalt tryck kan slip-on-flänsar säkert hantera?

Klass 150 slip-on flänsar har en hastighet på 285 psi vid omgivningstemperatur men upplever stresskoncentrationsfaktorer 2,5 gånger högre än svetshalsdesigner. Praktiska tillämpningsgränser reducerar ofta slip-on-flänsar till 150-200 psi i cykliska tjänster. Den ansi standardflänsar 150 lb slip on konfigurationen passar endast statiska, icke-chocktillämpningar.

Hur skiljer sig prestanda för försegling av förhöjt yta och ringtyp?

Upphöjda ytflänsar komprimerar platta eller spirallindade packningar över breda kontaktytor och tolererar måttlig ytfinishvariation. Ringförband kräver precisionsbearbetning av spår (±0,05 mm) och metall-till-metall-kontakt för att uppnå tätning genom plastisk deformation. RTJ-anslutningar tål tryck som överstiger 10 000 psi och temperaturer över 500°C där konventionella packningar misslyckas. Upphöjda anslutningar dominerar allmänna processrör på grund av lägre bearbetningskostnader och enkel packningsbyte.

Vad är minsta beställningskvantitet och provpolicyer?

Standardkatalogflänsar stödjer beställningar från enstaka delar för underhållskrav. Anpassade smide kräver minst 500 kg materialmängder för spårbarhet av värmepartier. Provflänsar för kvalifikationstestning kräver köp; dimensionsrapporter och materialcertifikat följer med standardleveranser utan extra kostnad. Jiangyin Zhonghai Precision Machinery har lager av vanliga storlekar för snabb leverans.

Slutsats

Att välja lämpligt ANSI standardflänsar kräver analys av tryck-temperaturförhållanden, rördynamik och materialmiljöer. Oavsett om det specificeras ansi standardflänsar 150 lb slip on för ekonomin, ansi standardflänsar svetshalsschema 40 för utmattningsmotstånd, ansi standardflänsar blind upphöjd yta för isolering, ansi standardflänsar kolstål a105 för standardtjänst, eller ansi standardflänsar sockelsvets 3000 psi För små högtryckshål bestämmer tekniska specifikationer systemets integritet.

Jiangyin Zhonghai Precision Machinery Co., Ltd. tillhandahåller integrerad tillverkning från smide till slutinspektion, stödjer globala energi- och processindustrier med certifierad kvalitet och dimensionell förmåga till 4 meters diameter.

Referenser

• American Society of Mechanical Engineers, ASME B16.5-2020, Pipe Flanges and Flanged Fittings: NPS 1/2 Through NPS 24 Metric/Inch Standard
• American Society of Mechanical Engineers, ASME B16.47-2017, stålflänsar med stor diameter: NPS 26 till NPS 60 Metrisk/Tum Standard
• American Society for Testing and Materials, ASTM A105/A105M-21, standardspecifikation för kolstålsmider för rörtillämpningar
• American Society for Testing and Materials, ASTM A350/A350M-18, standardspecifikation för kol- och låglegerade stålsmider, som kräver spårseghetstestning för rörkomponenter
• European Committee for Standardization, EN 1092-1:2018, Flänsar och deras skarvar - Cirkulära flänsar för rör, ventiler, kopplingar och tillbehör, PN betecknade - Del 1: Stålflänsar
• International Organization for Standardization, ISO 9001:2015, Kvalitetsledningssystem - Krav
